ELKO LINK HOME – ANLEGG |
|||
|
I

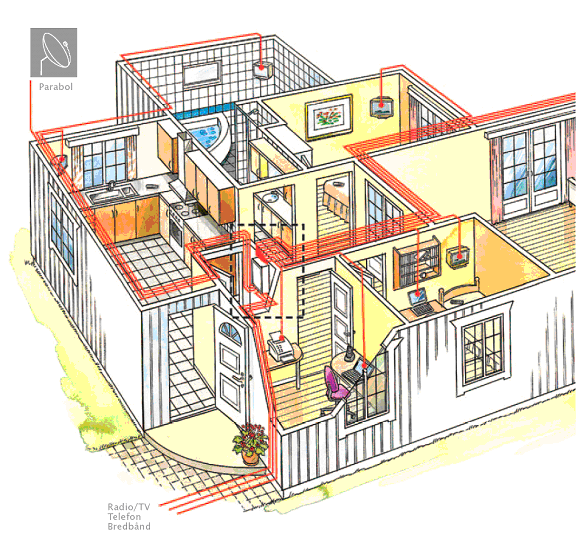

verkstedet har vi installert et ELKO LINK HOME ANLEGG. Dette anlegget er
basert på at vi bygger en krysskoblingslist i et skap. Vi trekker inn ledninger
til dette skapet fra bokser som er plassert rundt i alle rommene i huset. Så
kan vi montere uttakspunkter i boksene. Når
anlegget er levert av elektrikerne, kan huseieren selv bestemme hva slags
funksjon et spesielt uttak skal ha. Huseieren kan velge mellom data, telefon,
radio eller fjernsyn på de enkelte uttakene. |
|
||
|
Den
kabelen som trekkes mellom skapet og kontaktene i anlegget inneholder 8
ledninger. Disse ledningene er fordelt i par, og de er lagt inn i et metallisk
stoff som fungere som skjerm. Det
er viktig at denne skjermen omslutter hele anlegget. Skjermen skal beskytte
anlegget mot forstyrrelser, som f. eks. lyn. Når
du kobler dette anlegget, vil du se at denne skjermen må bevares som en
massiv metallkledning rundt alle komponentene i anlegget. |
|
||
|

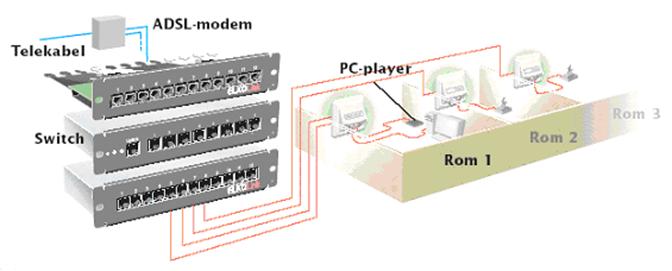

De
linjene som kommer inn til anlegget, blir koblet til et uttak. Så skal de
kablene som trekkes inn i anlegget kobles til et inntak. Dermed kan vi legge forbindelser
mellom det som kommer ut, til det som skal inn. Disse forbindelsene legger vi
ved hjelp av PATCHKABLER som kobles inn mellom innmodulen og utmodulen. |
|||
|
|
|||
|
Her får vi mange muligheter.
Vi kan for eksempel koble telelinjen fra et ADSL modem til telemodulen.
Telefonlinjen kan deretter krysskobles direkte via telemodulen, og utmodulen.
Da oppnår vi å få telefon i uttaket. Datalinjer kan
krysskobles via Ethernet - hub, eller – switch, som blir koblet inn etter
ADSL modemet. Her kan man også velge andre løsninger, som å koble inn en
bredbåndlinje. Når man kobler dataanlegget må man benytte RJ45-plugger og kat
5 eller 6 kabel mellom uttaket og datamaskinen.. Dersom man skal koble opp
flere PC`er i nettverk må du anskaffe deg noe utstyr. Du kan kanskje få bruk
for en ADSL – router, og et PC-kort for Ethernet 10/100Mb. Slike ting
plasserer du på hyllen i skapet. Med
PC - player kan Mp3 musikk og Internett-radio distribueres fra lydkortet på
en PC til det Hi-Fi systemet som er koblet til et slikt anlegg. |
|||
|
De
kablene som trekkes ut til kontaktpunktene i anlegget, blir avsluttet i
spesielle kontakter. Link- kontaktene er grundig skjermet ved at disse er
bygget inne i en metallkapsling. Man må passe på at denne skjermen omslutter
hele anlegget. Det
er nå de apparatledningene som kobles mellom kontakten og apparatet, sammen
med plasseringen av patchkablene, som bestemmer om den enkelte kontakten skal
benyttes til telefon, data, eller fjernsyn.
|
|
|
|
|
|
|||
