Konstruksjon av grunnlikning for krets.

A	B	C	D	h	Likning
0	0	0	0
0	0	0	1
0	0	1	0
0	0	1	1
0	1	0	0
0	1	0	1
0	1	1	0
0	1	1	1
1	0	0	0
1	0	0	1
1	0	1	0
1	0	1	1
1	1	0	0
1	1	0	1
1	1	1	0
1	1	1	1

Når du har bestemt deg for hva slags respons du ønsker på de forsjellige lampene, kan du fylle ut utgangsbetingelsen for kretsen. Du må fylle ut en egen tabell for hver enkelt lampe.

Oppgaver.

Nr. 1

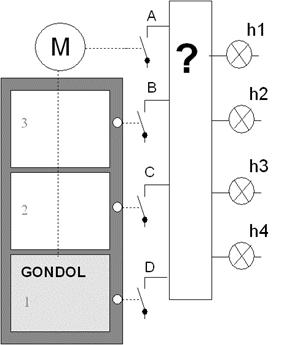

Lampe h4 skal lyse dersom heisen står stille i etasje 2 eller etasje 3.

Nr. 2

Lampe h3 skal lyse dersom heisen står stille i etasje 1 eller etasje 3.

Nr. 3

Lampe h2 skal lyse dersom heisen står stille i etasje 1 eller etasje 2.

Nr. 4

Lampe h1 skal lyse dersom heisen utfører noe som ikke er naturlig. (Feilvarsel.)
